1.設置“測站、后視”：開機界面按“M” →?選擇“2.測量程序”” →?選擇“1.放樣”” →?選擇“3.設置測站”” →?輸入“儀器高”” →?按回車” →?按F2輸入坐標、點名” →?按回車確認” →?按F1記錄測站” →?按F4“確定”完成測站設置；” →?選擇“4.設置后視”” →?選擇“2.坐標定后視”” →?輸入棱鏡高按“回車”” →?按“F2輸入坐標、點名”” →?按回車” →?按F1“記錄”” →?按F4確定” →?瞄準后視” →?回車” →?按F1“測量”” →?按F2坐標” →?核對后視坐標是否正確” →?核對無誤按回車確認” →?按F4“是”，完成定向” →?按“返回”健返回“1.坐標放樣”” →?按回車鍵輸入放樣坐標” →?按F4確定開始放樣。注：放樣界面按F4“平距”就是照準棱鏡“測量”的意思。

　　1.放樣

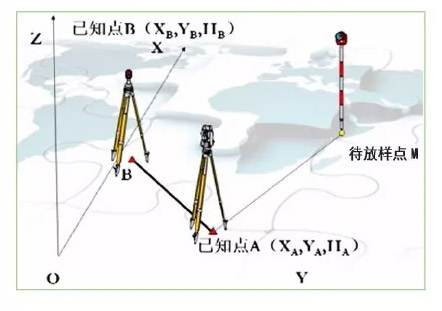

　　全站儀放樣是將全站儀儀器架設在一個已知點上，后視另一個已知點，找到待放樣點的實際位置。

　　2.操作流程

　　中緯ZT10/ZT10R全站儀在做好設置作業、設站和后視后

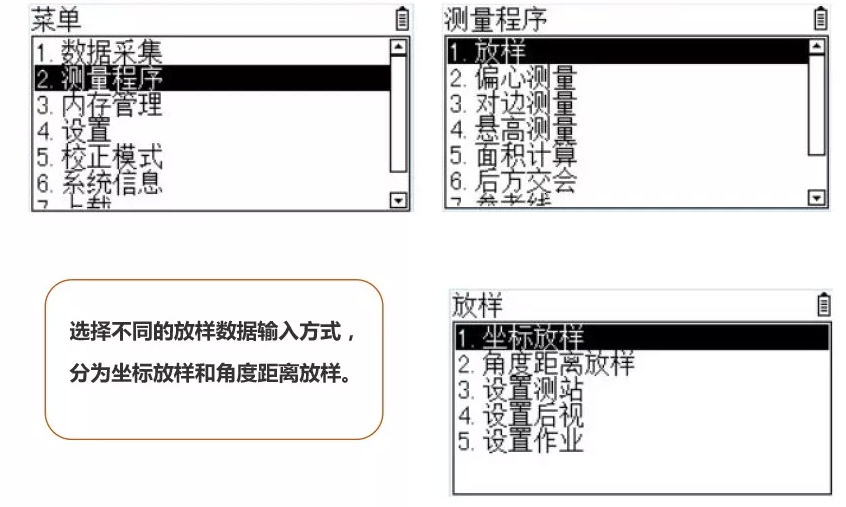

　　依此按“菜單M鍵”---“測量程序”---“放樣”，或直接在鍵盤上按SO鍵

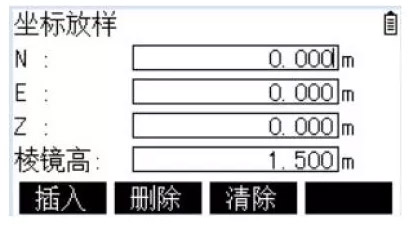

　　①坐標放樣

　　輸入待放樣的坐標或者選擇已知點進行放樣。

　　F1[記錄](méi)：記錄當前輸入的點。

　　F2[取值]：進入點列表界面，選擇儀器中的點。

　　F4[確定]：進入放樣界面進行放樣測量。

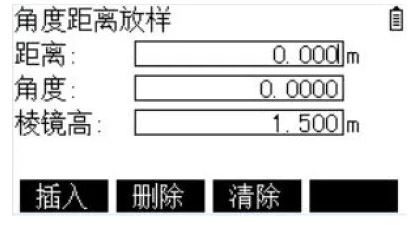

　　②角度距離放樣

　　輸入距目標點的距離和方位角進行放樣。

　　F4[確定]：進入放樣界面進行放樣測量。

　　③笛卡爾坐標法

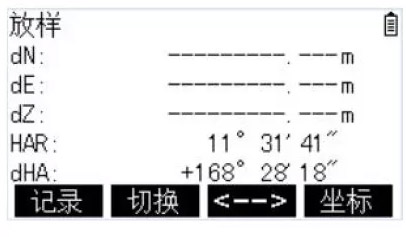

　　進入放樣界面后，首先顯示的是笛卡爾坐標法測量界面。

　　DN：N（北）方向的距離偏差值；

　　DE：E（東）方向的距離偏差值；

　　DZ：垂直方向的距離偏差值。

　　HAR：當前水平角。DHA：當前水平角與計算方位角的差值，轉動照準部，當DHA為0°0′0″時，既標明放樣方向正確。

　　F1[記錄](méi)：記錄當前測量點坐標以及放樣結果。

　　F2[切換]：在笛卡爾坐標法和極坐標之間切換。

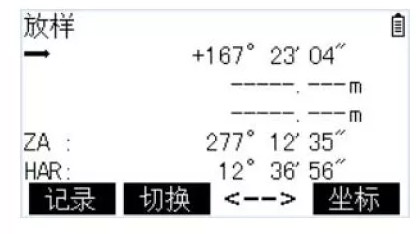

　　F3[<-->]：切換到放樣引導屏幕。

　　第一行：角度差。

　　第二行：平距差?！拷鼉x器。↑遠離儀器。

　　第三行：高差。

　　F4[坐標]：進行坐標測量

　　④極坐標法

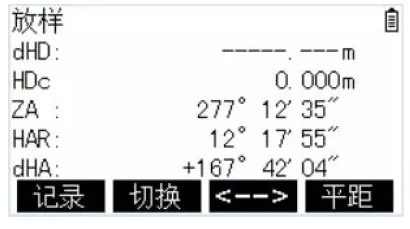

　　在坐標法界面，按F2[切換]。進入如圖頁面。

　　DHD為測量點與待放樣點的水平距離；

　　HDC為實時測量平距；ZA為垂直角。

　　HAR：當前水平角。DHA：當前水平角與計算方位角的差值

　　F1[記錄](méi)：記錄當前測量點坐標以及放樣結果。

　　F2[切換]：在笛卡爾坐標法和極坐標法之間切換。

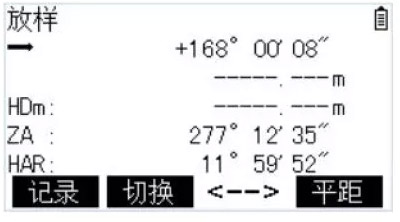

　　F3[<-->]：切換到全站儀放樣引導屏幕，顯示各方向的差值以及引導方向。

　　F4[平距]：進行距離測量
